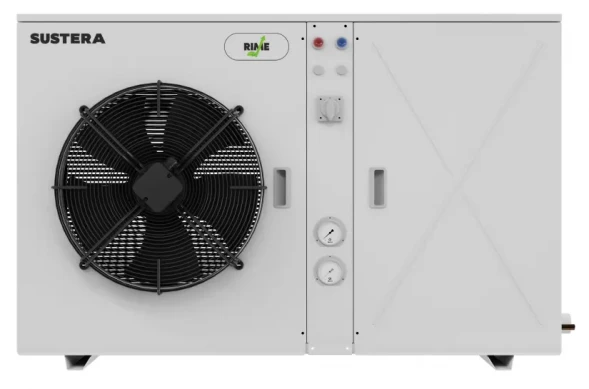

Компрессорно-конденсаторный блок Sustera Rime M5 — среднетемпературный агрегат серии Rime для систем выносного холода. Модель используется для холодообеспечения холодильных камер, среднетемпературных зон хранения, торгового холодильного оборудования, пристенных охлаждаемых стеллажей и других объектов, рассчитанных на подключение к внешнему ККА.
Агрегат работает в составе холодильного контура и подбирается вместе с испарителем, трубопроводами, автоматикой и системой управления. Для камер обычно используют воздухоохладитель, для торгового оборудования — испаритель, предусмотренный конструкцией конкретного оборудования.
Особенности модели Rime M5
- Среднетемпературное исполнение
Оборудование рассчитано на работу в среднетемпературных холодильных системах.
Модель применяют для хранения охлаждённых продуктов, напитков, полуфабрикатов, ингредиентов, готовой продукции и сырья, требующего стабильного среднетемпературного режима хранения.
- Работа в составе выносной холодильной системы
Компрессорно-конденсаторный блок устанавливается отдельно от охлаждаемого объёма и подключается к испарительной части системы.
Такая схема позволяет вынести источник тепла и шума за пределы камеры, торговой линии или рабочей зоны.Для холодильных камер в качестве испарителя может использоваться потолочный воздухоохладитель AS312-4,5. Такая связка подходит для среднетемпературной системы выносного холода на базе Sustera Rime M5.
При проектировании конкретного объекта подбор испарителя уточняется по фактической холодильной нагрузке, температурному режиму, длине трассы и условиям эксплуатации. - Холодопроизводительность
Основное значение для подбора среднетемпературной системы — 8,45 кВт при Tкип = –10 °C.
Холодопроизводительность агрегата зависит от температуры кипения хладагента:- при Tкип –20 °C — 5,59 кВт;
- при Tкип –15 °C — 6,91 кВт;
- при Tкип –10 °C — 8,45 кВт;
- при Tкип –5 °C — 10,26 кВт;
- при Tкип 0 °C — 12,41 кВт;
- при Tкип +5 °C — 14,92 кВт.
- Технические параметры
- тип корпуса — 3;
- холодопроизводительность при t°кип –10°C — 8,45 кВт;
- потребляемая мощность — 4,53 кВт;
- количество и диаметр вентиляторов — 1 x 500 мм;
- объём ресивера — 16 л;
- диаметр жидкостной линии — 12 мм;
- диаметр всасывающей линии — 22 мм;

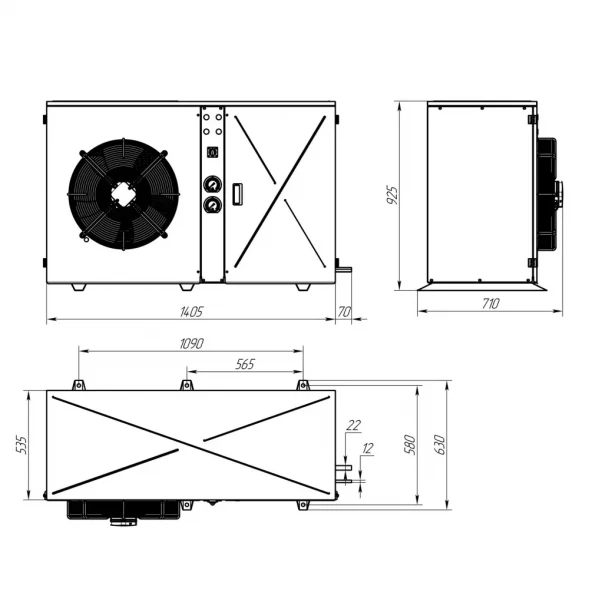

- габаритные размеры, ДxШxВ — 1405x710x925 мм
- Воздушное охлаждение конденсатора
Агрегат оснащается воздушным конденсатором с медно-алюминиевым теплообменником и не требует подключения к водяному контуру.
Такое исполнение удобно для объектов HoReCa, торговли, складских и производственных помещений.
Комплектация
В базовую комплектацию компрессорно-конденсаторных агрегатов Sustera Rime входят:
- компрессор с картерным нагревателем;
- ресивер;
- обратный клапан на жидкостной линии на входе в ресивер;
- фильтр-осушитель;
- смотровое стекло;
- запорные вентили;
- автоматические реле высокого и низкого давления;
- автоматическое реле высокого давления вентиляторов конденсатора;
- манометры низкого и высокого давления;
- малошумный вентилятор;
- щит управления агрегатом;
- корпус агрегата;
- акустическая изоляция корпуса;
- комплект документации.
Воздухоохладитель, холодильная трасса, хладагент, элементы оттайки, автоматика и дополнительные опции подбираются отдельно — с учётом объекта, температурного режима и схемы эксплуатации.
Преимущества
- Для среднетемпературных систем. Модель подходит для холодильных камер, зон хранения охлаждённой продукции и совместимого торгового оборудования с внешним агрегатом.
- Снижение тепла и шума в рабочей зоне. Вынос компрессорно-конденсаторного блока помогает уменьшить тепловую и шумовую нагрузку рядом с персоналом.
- Гибкий подбор под объект. Rime M5 подбирается под конкретный испаритель, рабочий температурный режим, трассу и фактическую холодильную нагрузку.
- Удобство контроля и обслуживания. Сервисные элементы упрощают диагностику, контроль давления и обслуживание холодильного контура.
Эксплуатация
Sustera Rime M5 применяют в среднетемпературных системах выносного холода на предприятиях общественного питания, в магазинах, на складах, в заготовочных цехах и пищевом производстве. Модель подходит для холодильных камер, среднетемпературных витрин, горок, охлаждаемых стеллажей и других объектов, где требуется внешний компрессорно-конденсаторный блок.
Подбор агрегата выполняют вместе с воздухоохладителем или испарительным блоком. Это позволяет согласовать холодопроизводительность, температурный режим, длину трассы, оттайку и автоматику с фактической нагрузкой объекта.
При расчёте учитывают объём камеры, толщину панелей, температуру окружающей среды, тип продукции, режим загрузки, частоту открывания дверей и требования к поддержанию температуры. Для торгового оборудования дополнительно проверяют рабочий температурный режим, конструкцию испарителя, схему циркуляции воздуха и совместимость системы управления.
Характеристики Sustera M5:
